[Infographic] สรุปผลการตรวจสอบ Galaxy Note7 แบตเตอรี่ไหม้ ดูแล้วเข้าใจเลย

19

หลังการแถลงข่าวกรณี Galaxy Note7 ที่มีปัญหาเกี่ยวกับแบตเตอรี่มีความผิดปกติ ซึ่งหลายคนอาจจะยังนึกภาพไม่ออกว่าปัญหาดังกล่าวมันเป็นอย่างไร มาดูอินโฟกราฟิกสรุปสาเหตุที่เข้าใจกันได้ง่าย ๆ ตามนี้เลย

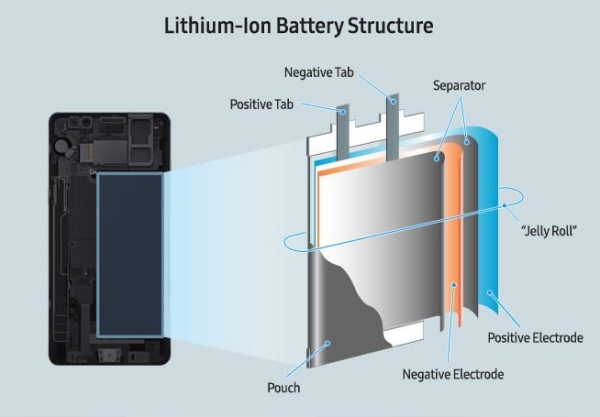

จากการตรวจสอบและทดสอบในห้องทดลองขนาดใหญ่ พบว่าแบตเตอรี่ที่นำมาใช้ในรุ่น Galaxy Note7 มีการลัดวงจรเนื่องมาจากฉนวนกั้นระหว่างขั้วแบตเตอรี่บวกและลบเกิดความเสียหายจนขั้วแบตเตอรี่ทั้ง 2 ขั้วสัมผัสกันภายในชั้น Jelly Roll จากการวิเคราะห์แบตเตอรี่ที่มีปัญหาทั้งแบตเตอรี่ A จากการเรียกคืนผลิตภัณฑ์รอบแรกและแบตเตอรี่ B จากการเรียกคืนผลิตภัณฑ์รอบที่ 2 ตามภาพอินโฟกราฟิกดังต่อไปนี้

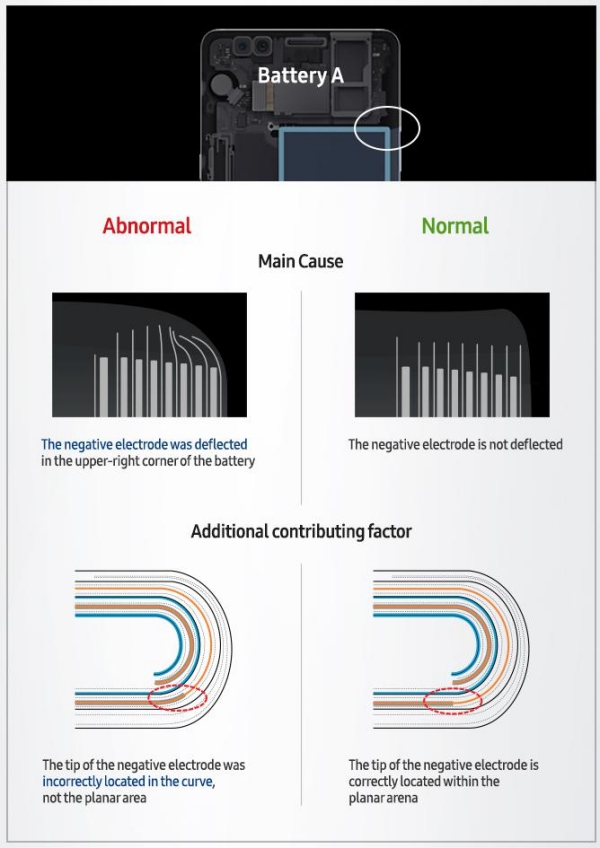

แบตเตอรี่ A

สาเหตุหลัก: ขั้วแบตเตอรี่ลบเกิดการบิดงอบริเวณมุมบนขวาของแบตเตอรี่ที่ผิดปกติ ส่วนแบตเตอรี่ที่ปกติจะไม่มีการบิดงอดังกล่าว

สาเหตุเพิ่มเติม: ในแบตเตอรี่ที่ผิดปกติ ปลายของขั้วแบตเตอรี่ลบจะอยู่บริเวณส่วนโค้งของแบตเตอรี่ ซึ่งจริงๆ แล้วแบตเตอรี่ที่ปกตินั้น ปลายของขั้วแบตเตอรี่ลบจะอยู่บริเวณส่วนที่เป็นแนวตรงของแบตเตอรี่

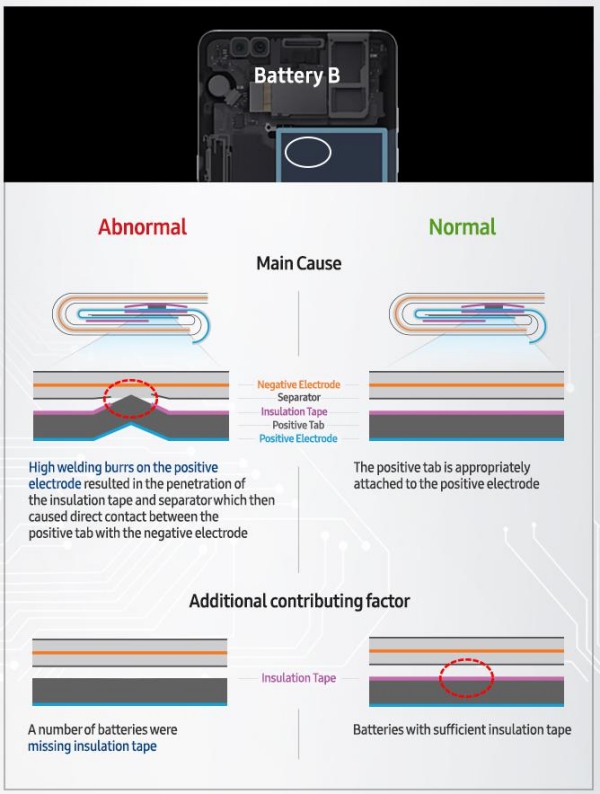

แบตเตอรี่ B

สาเหตุหลัก: ในแบตเตอรี่ที่ผิดปกติ ลวดทองแดงของแบตเตอรี่ขั้วบวกเกิดการละลายจนทะลุฉนวนและวัสดุกั้นระหว่างขั้วแบตเตอรี่บวกและลบ ทำให้ทองแดงที่ละลายดังกล่าวกระทบกับขั้วแบตเตอรี่ลบจนเกิดการลัดวงจร ในขณะที่แบตเตอรี่ที่ปกตินั้นไม่มีปัญหาเช่นนั้น

สาเหตุเพิ่มเติม: แบตเตอรี่ที่มีความผิดปกตินั้นมีวัสดุชั้นฉนวนที่บางเกินไป ในขณะที่แบตเตอรี่ที่ปกตินั้นไม่มีปัญหาดังกล่าว
